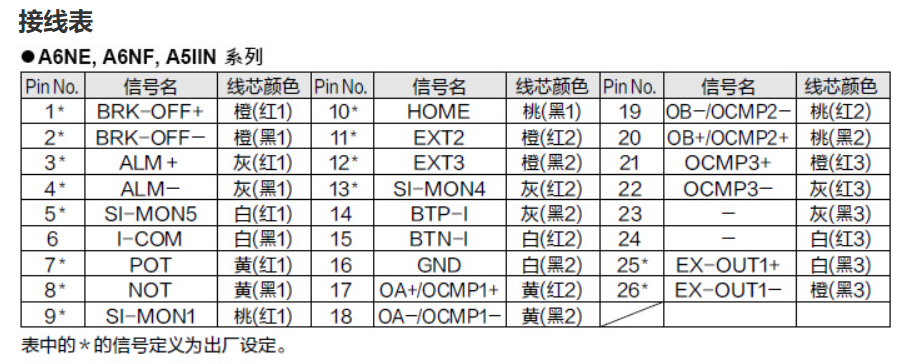

此線纜的屏蔽層不連接連接器的端子。詳細請參考以下”接線圖”。

對應(yīng)伺服系列：

AC伺服電機
MINAS A6NF系列、MINAS A6NE系列、MINAS A6BF系列、MINAS A6BE系列
MINAS A5IIN系列、MINAS A5B系列、MINAS A5A系列、MINAS E系列
MINAS S系列、MINAS EP系列、MINAS EP系列、MINAS EX系列、MINAS EX系列

<須知>

線芯顏色的識別方法:以 PIN NO.1為例,"橙".. 電纜的顏色，"紅1"...一個紅色原點符號表示。

<注意>

此線纜的屏蔽層與連接器的端子不相連。

電纜的屏蔽線與電纜的連接器外殼相連,并通過驅(qū)動器的連接器外殼與FG相連。

需要將屏蔽層與GND相連的情況下,請使用接口用連接器套件DV0P0770。

此時若將屏蔽層與線纜側(cè)連接器的外殼相連后.FG與GND會相連。

DV0P0770連接器PIN排列
