松下直線驅動器A6L選型手冊

大小：2.4MB
更新時間： 2022-12-18 加入收藏 立即下載

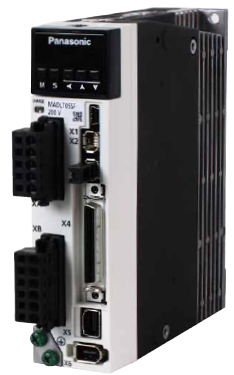

MINAS A6L系列

位置控制型 A6SL系列, 多功能型 A6SM系列, RTEX對應 標準型 A6NL系列、多功能型 A6NM系列

繼承了A6系列控制基本性能， 高精度且高速動作的直線控制驅動器

電機
  • 對應無3相鐵芯、帶鐵芯、軸電機、直驅電機等多種
位移傳感器
  • 對應串行通信增量式/絕對式、A/B/Z相的各位移傳感器
磁極位置檢出
  • 對應有/無磁極位置信號兩種（自動檢出）
安裝
  • 自動設定磁極、位移傳感器方向、增益等

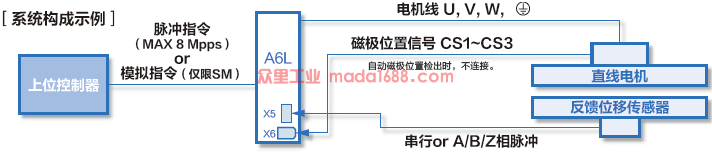

系統構成示例

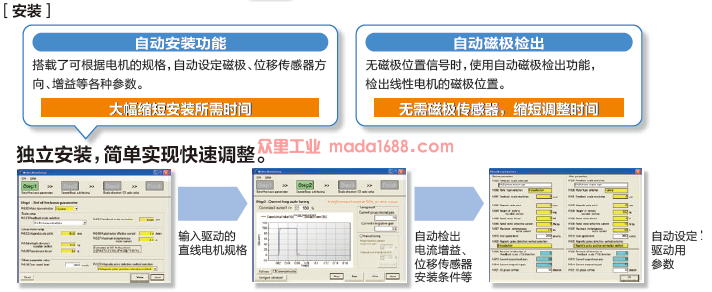

安裝

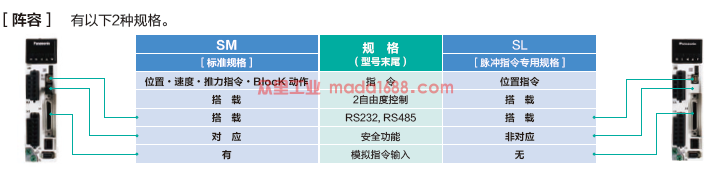

產品陣容

驅動器一覽

電源電壓驅動器型號※1電機額定電流
[Arms]※2		電機最大電流
[Arms]※2
單相
AC
100 V～120 V
MADL □ 01 △△
1.1
3.7
MADL □ 11 △△
1.6
5.5
MBDL □ 21 △△
2.5
7.4
MCDL □ 31 △△
4.6
14.3
單相／三相
AC
200 V～240 V
MADL □ 05 △△
1.1
3.8
MADL □ 15 △△
1.5
4.8
MBDL □ 25 △△
2.4
7.3
MCDL □ 35 △△
4.1
13.2
MDDL □ 45 △△
5.2
15.5
MDDL □ 55 △△
9.3
26.1
三相
AC
200 V～240 V
MEDL □ 83 △△
12.5
37.4
MEDL □ 93 △△
16
48
MFDL □ A3 △△
18.1
54.4
MFDL □ B3 △△
27.1
72.1
MGDL T C3 △△
44
116.6
MHDL T E3 △△
66.1
167.2
MHDL T F3 △△
80.2
207.9
※1型號的□、△△中表示以下記號。
□部 共通：N（無安全功能）
 ：T（有安全功能）
△△部 A6L：SM（標準規格）
 ：SL（脈沖指令專用）

在型號匹配上有限制，標準規格（型號末尾為SM）有安全功能（型號第5位數為T）,脈沖指令專用規格 （型號末尾為SL）無安全功能（型號第5位為N）。

※2根據載波頻率設定的不同，會有降低的情況。詳情請參照規格書。
